FlashAttention -1 原理

在介绍FlashAttention之前，先介绍 LLM 推理的两个阶段，一个是 prefill 阶段，一个是 decode 阶段。

假设输入为[Batch_size=1,句子长度len,模型隐藏维度d]，数据类型为FP16

标准 Attention 在做什么

首先，计算计算

S = Q K^{T}

将结果写入 HBM ，然后应用一个 softmax

P = Softmax (S)

从 HBM 中读取 S ，再将结果 P 写入 HBM

O = P V

然后从 HBM 读取 P ，再将 O 写入 P。整个过程中读入了[Q,K,S,P,V] 写入了 [S,P,O]。每次矩阵乘法是一次加乘，即两次浮点运算，一共执行了 $4 {l e n}^{2} d$ 次，一共搬运了 $4 {l e n}^{2} + 4 l e n \cdot d$ 的数据,即执行 $8 {l e n}^{2} + 8 l e n \cdot d$ 次。

prefill与decode阶段的区别

在 prefill 阶段，我们会把整段 prompt 交给 LLM ，此时模型得到 KV cache，输入是一个 $n * d$ 维度的向量，显然，对于每一层都一样，我们通过 Roofline 模型计算计算强度

计 算 强 度 = \frac{总 计 算 量 (F L O P S)}{总 访 存 量 (B y t e)}

以A100为例，显存宽带为 2 TB/s ，浮点性能为 312 TFLOPS ，当模型计强度超过 $\frac{312}{2} = 156$ 的时候，性能受限于浮点性能，当低于这个数的时候，性能受限于宽带，这个值也叫做硬件平衡点。

在 prefill 阶段，每一层都输入一个完整的句子，可以得到计算强度为

计 算 强 度 = \frac{4 {l e n}^{2} d}{8 {l e n}^{2} + 8 l e n \cdot d}

以往的博客告诉我们， prefill 是 computed-bound 的，而 decode 是memory-bound 的，然后会告诉我们下面这些东西。

当 $l e n$ 较大的时候，计算强度 = $\frac{d}{2}$ ，此时远超硬件平衡点，故性能受限于浮点性能。

而在 decode 阶段，输入长度变为 $1$ ，计算强度变成 $\frac{1}{2}$ ，受到宽带约束。

实际的具体情况还是要具体分析。

假设 $d = 4096$ ，代入几个值，仅以理论情况分析。

$N = 256$ ，计算强度约为 120 ，仍为 memory bound。

$N = 512$ ，计算强度约为 227 ，成为 computed bound。（在 B200 上面，仍然为 memory bound）

$N = 1024$ ,计算强度为 409，在 B200 上面，仍然为 memory bound

如果我们使用了 chunked_prefill 技术，则也需要考虑这上面的带宽问题。

FlashAttention 问题的背景

看它解决了什么问题，就得以当时的视角看问题是怎么样的。

如果 attention 是一个标注的矩阵乘法，则上面的问题可以忽视

实际上，它还有 softmax ，normalization 以及 scaling 等，同时期还有其他的attention计算方式，例如 sparse attention，linear attention，kernel-based attention 等。它们尝试将算法的时间复杂度降低，但是实际运行起来也没比普通 attention 快多少。

于是尝试在带宽上优化attention。

显然，以上访问出现了中间结果S与P，它被计算并存储，然后重新调用，如果我们一直放在SRAM里面，就能减小访存次数。

Tiling

如果我们想让中间结果一直在SRAM上面，那么我们就需要SRAM一直去存储它们，假设这些数据类型都一样，可以存储 $M$ 个数字。

回到上面的三次计算，我们看看每个时间段需要哪些变量参与

步骤	Q	K	V	S	P	O
1	1	1		1
2				1	1
3			1		1	1

每个时刻至少需要3份，与此同时，QK其中一个可以一直放在内存块里面，所以简单来看我们可以分成四份。

假设我们取 $Q_{i}$ 的部分大小为 $B_{r} * d$ , $K_{j}, V_{j}$ 的大小 $B_{c} * d$ ,那么中间变量 $S, P$ 的大小即为 $B_{r} * B_{c}$ ,结果 $V$ 大小为 $B_{r} * d$ 。

为了确保能分成四份，首先令 $B_{r} = ⌊ \frac{M}{4 d} ⌋$ ，这样第一个块就满足了。然后看第二个块 $B_{c} = ⌊ \frac{M}{4 d} ⌋$ 也可以了，但是第三个块不一定了，于是选择将 $B_{r}$ 加上一个 $B_{r} = min (B_{r}, d)$ 限制，这样每个块都小于等于 $⌊ \frac{M}{4 d} ⌋$ 不会超过限制。

这就是 FlashAttention 分块的思路，将 SRAM 分成四份，然后中间变量不写入 HBM。

此时继续计算，会遇到几个问题：

softmax公式为 $softmax = \frac{e^{x_{i}}}{\sum_{j} e^{x_{j}}}$ ，在计算attention的时候，需要一整行的元素，但是我们已经将矩阵分块了，S得到的仅仅是一部分结果。
如果仅做推理，则不需要用到 P这个中间结果，但在训练及反向传播的时候，还是需要这些中间变量。

下面我们来解决这些问题

online Softmax

普通的softmax公式为

softmax = \frac{e^{x_{i}}}{\sum_{j} e^{x_{j}}}

在 attention 中，这个是逐行计算的，为了防止过大数造成精度损失或者其他情况，根据平移不变性，我们要减去这一行最大值 $m (x)$

softmax = \frac{e^{x_{i} - m (x)}}{\sum_{j} e^{x_{j} - m (x)}}

问题就出现在这里，我们无法一下取得这一行的最大值。

假设我们这一行的attn被分成两块计算。

x = [x^{(1)}, x^{(2)}]

并且已经得到两块的最大值 $m (x^{(1)}), m (x^{(2)})$ 以及各自分别求的 softmax 值 $l^{(1)}, l^{(2)}$

先合并最大值

m (x) = max (m (x^{(1)}), m (x^{(2)}))

然后合并指数和

l (x) = e^{m (x^{(1)}) - m (x)} l (x^{(1)}) + e^{m (x^{(2)}) - m (x)} l (x^{(2)})

这样，在计算 softmax 的时候，公式为

softmax = \frac{e^{x_{i} - m (x)}}{l (x)}

现在完成了理论基础，这里还没完，对于前面已经产生的输出 $O$ 还需要重新计算他的贡献。

假设在之前计算中，我们得到了这一行每个块的 $m_{i}, l_{i}, O_{i}$ ，在这一次计算中，得到了新的 $m_{i j}, l_{i j}, P_{i j}$

首先会更新全局最大值

m_{i}^{'} = m a x (m_{i}, m_{i j})

然后更新 softmax 分母

l_{i}^{'} = e^{m_{i} - m_{i}^{'}} l_{i} + e^{m_{i j} - m_{i}^{'}} l_{i j}

接下来更新 $O$ 数组，之前的 $O$ 数组是基于 $m_{i}, l_{i}$ 进行缩放的。

当前贡献是 $P_{i j} V_{j}$ ,也需要被缩放，这部分贡献是

O_{i} \leftarrow diag (l_{i}^{'})^{- 1} (diag (l_{i}) e^{m_{i} - m_{i}^{'}} O_{i} + e^{m_{i j} - m_{i}^{'}} P_{i j} V_{j})

于是，我们就解决了这些问题。不考虑drop与mask，我们得到了它的伪代码

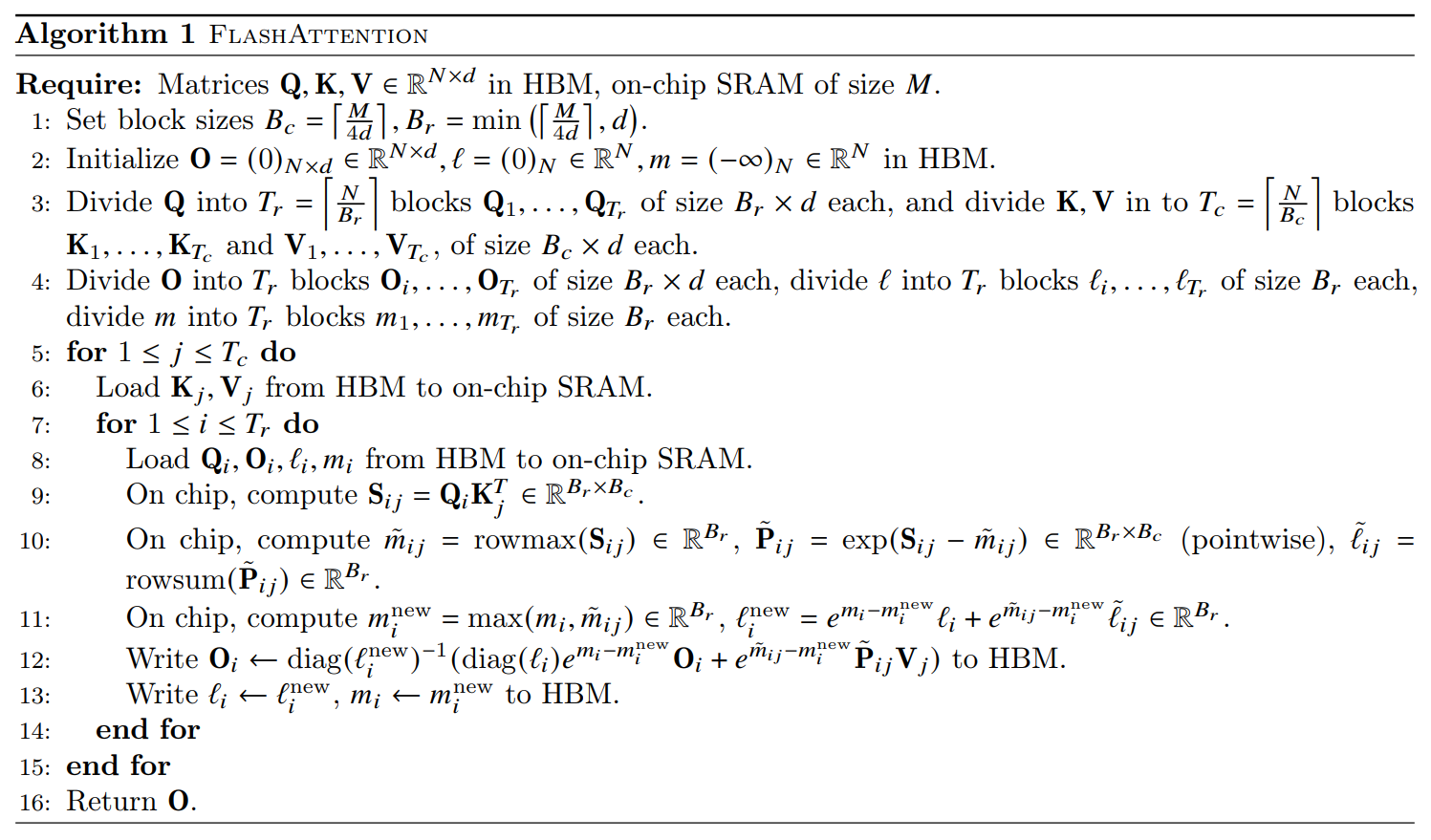

FlashAttention伪代码

Recomputation

在反向传播的时候，我们有两个中间变量 $P, S$ 需要被存储，然而这两个东西一直在 SRAM 上面。作为中间变量，可以用 $Q, K, V$ 三个变量进行计算。
